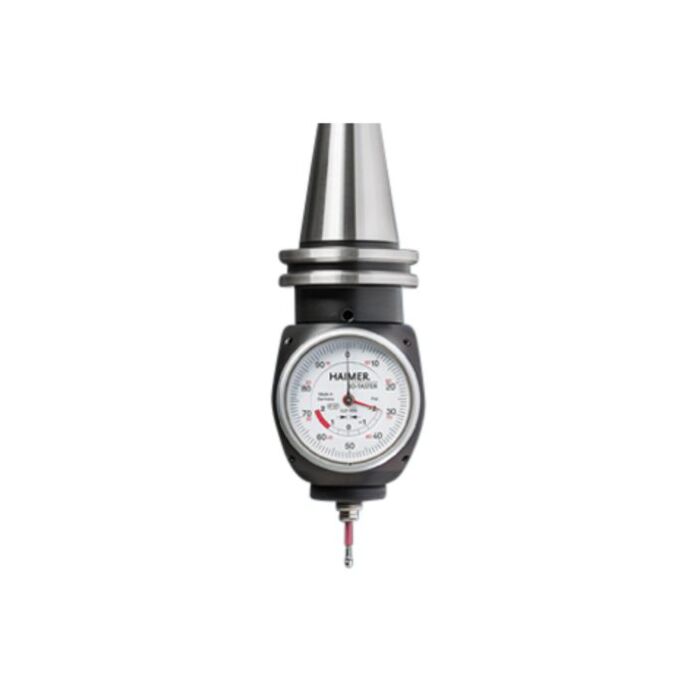

3D-Taster DIN69871A - SK40

- Voor een exacte positionering van de spil-as aan de randen van het werkstuk.
- Met geïntegreerde opname
- Afleesnauwkeurigheid van 0,01 mm
- Verwisselbare tasterinzetstukken voor maximale flexibiliteit

Universele 3D-Taster met geïntegreerde houder

De universele 3D-taster is een zeer nauwkeurig en veelzijdig meettoestel voor frees- en eroderende machines (geïsoleerd tasterinzetstuk). De geïntegreerde houder in de DIN 69871A SK-40 houderuitvoering en de universele 3D-taster vormen één geheel.

Correctie van de concentriciteitsnauwkeurigheid is mogelijk met de vier stelschroeven.
Geïsoleerde styluspunt en -houder.
De sonde is spatwaterdicht volgens IP 67!
Meetklok: Ø 57 mm
Totale breedte: 65 mm,
Aflezing: 0,01 mm
Incl. 1 sondekogel: Ø 4 mm
Opname: DIN 69871A SK-40

Made in Germany

A [mm] 143,9
Ø D [mm] 4
B [mm] 65

De universele 3D-taster is een zeer nauwkeurig en veelzijdig meettoestel voor frees- en eroderende machines (geïsoleerd tasterinzetstuk).

Hij wordt in de freesspindel of in de verzonken kop geklemd en maakt het mogelijk om de spilas precies aan de randen van het werkstuk of de armatuur te positioneren. Dit maakt het mogelijk om snel en eenvoudig werkstuknulpunten in te stellen en lengtemetingen uit te voeren. De sondeerrichting is willekeurig (X, Y, Z-as). Het meetklokje buigt altijd in dezelfde richting af en geeft de afstand tussen de spilas en het werkstuk aan. Zodra de weergave op nul staat, bevindt de spilas zich precies aan de rand van het werkstuk. Meteen, zonder lang te moeten proberen, zonder te rekenen, zonder tekenproblemen. Dit vermindert de bijkomende kosten, verhoogt de productiviteit en ontlast de werknemers.
