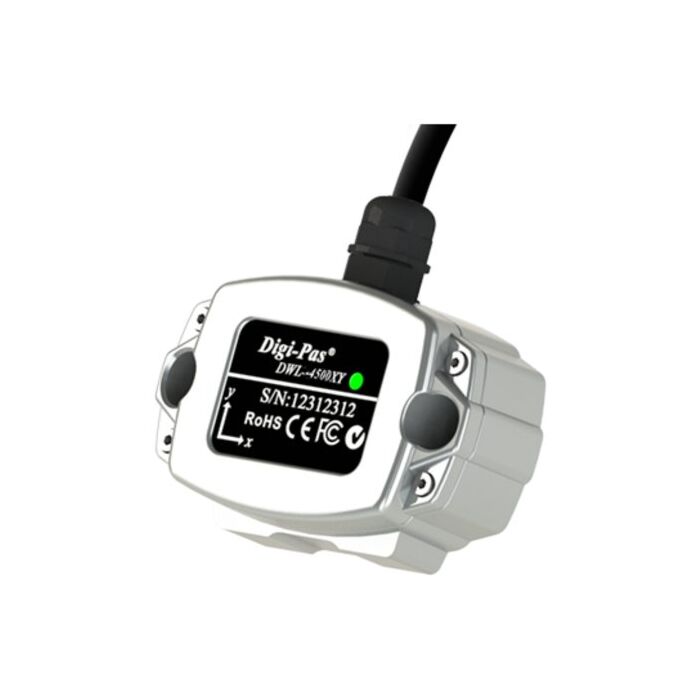

DWL-4500XY 2-Assige Compacte smart sensor module inclinometer 0.001°

Digi-Pas DWL-4500XY is een 2-Assige Precisie Hellingsmeter Sensor Module, die specifiek ontworpen is om te worden ingebouwd in een machine/ apparatuur / structuur voor real-time gelijktijdige weergave en manipulatie van de 2D- nivelleringsstatus hoek- en trilmetingen.

Eigenschappen & Voordelen:

Deze intelligente sensor modules zijn uitgerust met de thermocompensated Super-MEMS-sensortechnologie en overleven meer dan 3000g shock/botsproef. Ze zijn IP65 gecertificeerd en nauwkeurig gekalibreerd voor niet-lineariteit evenals gecompenseerd voor een breed bereik werktemperatuur.

De 'plug & play' PC Sync-software-interface (uitgerust met National Instrument software) in combinatie met DWL5000XY Series Control Box stellen Application Engineers / Wetenschappers in staat om continu real-time meetwaarden van de sensor(en) te verwerven, op te slaan in Excel-formaat voor verdere analyse, en de extern aangesloten randapparatuur (peripheral devices) te controleren. Zo kun je bijvoorbeeld via de PC Sync Software de Relay output van de Control Box manipuleren.

Hierdoor voorkom je vervelende en tijdrovende klussen zoals het schrijven van eigen programmering codes en blijft er meer productieve tijd over om zich te kunnen concentreren op de belangrijkste projectactiviteiten die plaatsvinden. Deze opstelling is effectief en verkort de project tijdlijn en verbetert de project leveringszekerheid. In het bijzonder nuttig tijdens haalbaarheidsbeoordelingen of de eerste fase van verkennende toepassingen.

Als alternatief kunnen ervaren ingenieurs/experts in sensortoepassingen de Digi-Pas Dynamic-Link Library downloaden en die te verbinden met de eigen codering om zo direct de meetwaarden van de Sensor Module te extraheren.

TECHNISCHE SPECS:

- Meetbereik van 0° ~ ±10° (enkelassig); 0° ~ ±5° (dubbelassig)
- Resolutie van 0,001° (0,02mm/m of 0,0002in/ft)
- Nauwkeurigheid: ± 0,002° (0,04mm/M) bij 0° tot ±2,00°; ± 0,004° (0,08mm/M) bij andere hoeken
- Herhaalbaarheid: 0,001° (0,02mm/m of 0,0002in/ft)
- Trillingen (relatieve g): 2
- Reactietijd: 500ms
- Stroomvoorziening: 9-30V DC
- IO-communicatie: RS485
- Materiaal: Zinklegering
- Waterdichte classificatie: IP65
- Bedrijfstemperatuur: -40°C ~ +85°C
- Afmetingen: 67mm (L) X 42mm (B) X 23mm (H)
- 1,5 meter DB9-kabel wordt meegeleverd voor elke sensormodule.


VLAK- & GROOTHOEKMETING

Nauwkeurige waterpas- en kantelhoekmetingen hebben in wezen betrekking op gelijktijdige 2-dimensionale vlakken in plaats van twee onafhankelijke éénassige vlakken. Digi-Pas® intelligente 2-assige hellingsmodules met hoge nauwkeurigheid en groot meetbereik zijn in staat om real-time nivellering, hoek- en trillingsmetingen uit te voeren waarmee applicatie-ingenieurs continu de hoekpositie van machines/apparatuur/constructies nauwkeurig en snel kunnen meten en bewaken.

Deze kleine, 2-assige en zeer schokbestendige MEMS-sensormodules met hellingshoekmeting elimineren effectief de beperkingen die gepaard gaan met het gebruik van meerdere enkelassige sensoren of omvangrijke pendel/servogebaseerde sensoren om nauwkeurige 2D-nivellerings- en vlakke hoekmetingen uit te voeren. MEMS-sensoren bevatten geen bewegende delen en vereisen weinig/geen onderhoud in vergelijking met pendelgebaseerde sensoren.

TRILLINGSMETING

De prestaties van precisiemachines/apparatuur zijn gevoelig voor trillingen van het eigen frame/de eigen structuur. Onvlakke machinevoeten zijn een definitieve bron van extra trillingen wanneer de machine draait. Bijvoorbeeld: (i) onscherpe beelden in beeld/optische opnamemachines (zoals CMM, CT Scan & MRI) verslechteren de meetnauwkeurigheid, (ii) trillingen zorgen ervoor dat CNC machines de productie verminderen. Typische structurele/frametrillingen van machines zijn laagfrequent. Daarom is het van vitaal belang om de trillingsfrequentie en -omvang van de machine te meten tijdens het draaien van de machine om de nauwkeurigheidsprestaties te beheren.

PC Sync PRO software kan de trillingspatronen van de sensormodule registreren en in real-time grafisch weergeven op het scherm van de pc. De gebruiker kan ervoor kiezen om de trillingsgegevens op te slaan in een Excel-bestand voor verdere analyse.

PROGRAMMEERBAAR EN DOOR DE GEBRUIKER TE DEFINIËREN SYSTEEM

Het Digi-Pas® 2-assig hellingshoeksensormodulesysteem (sensormodule + besturingskast + PC Sync Pro software) is ontworpen als ONTWIKKELINGSKIT voor toepassingsengineers die sonsormodules willen integreren in precisiemachines/apparatuur/structuren, zodat ze direct toegang hebben tot hoekpositiemetingen en gegevens kunnen opslaan in Excel-formaat, zonder dat vervelende en tijdrovende programmering nodig is.

Het hoekmeetsysteem maakt door de gebruiker gedefinieerde instellingen mogelijk om eenvoudig externe aangesloten randapparatuur te activeren/besturen (zie onderstaand voorbeeldschema).

Als alternatief kunnen zeer ervaren ingenieurs/experts in sensortoepassingen hun eigen low-level programmeercodes gebruiken om direct meetwaarden uit sensormodules te halen ZONDER gebruik te hoeven maken van de Control Box en PC Sync Software (d.w.z. Development Kits). Gebruikers kunnen ook Digi-Pas Dynamic-Link Library downloaden om deze te integreren met hun eigen programmeercodes op een hoger niveau voor toegang tot de sensor via de bedieningskast. Wij raden de EERSTE gebruiker van de sensormodule echter sterk aan om de ontwikkelingskit te gebruiken. Zodra de gebruiker vertrouwd is met het systeem, kan hij de ontwikkelingskit verwijderen en de sensor(en) rechtstreeks aansluiten op de applicatiecodes van de gebruiker en zijn eigen hardwaresysteem.

ACCREDITATIE

De nauwkeurigheid van de hellingshoeksensormodules uit de DWL-4500xy-serie wordt geverifieerd door geaccrediteerde onafhankelijke kalibratie- en testinstanties van derden en door nationale metrologiecentra die herleidbaar zijn naar SI-standaard en NIST, JIS, UKAS en DIN onder CIPM MRA.
