Fujitool universele hoekblokken

UNIVERSELE HOEKBLOKKEN

Een hulpmiddel voor het nauwkeurig instellen van hoeken.
Door de combinatie van eenvoudig ontworpen V-blokken en hoekplaten kunnen hoeken snel en gemakkelijk worden ingesteld, wat leidt tot een aanzienlijk betere operationele efficiëntie.

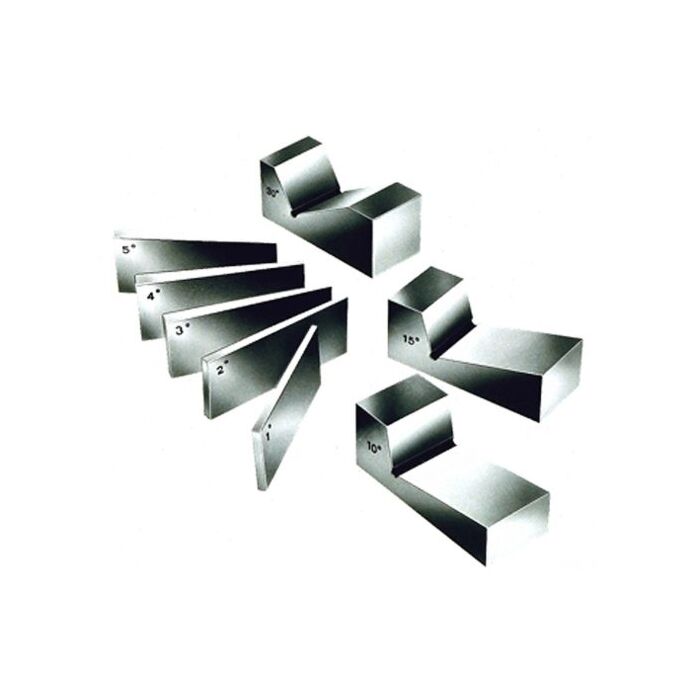

Inhoud: 8 delige set
V-blokken: 10 ° 15 ° 30 °
Hoekplaten: 1 ° 2 ° 3 ° 4 ° 5 °
Materiaal: gereedschapsstaal
Hardheid: HRC50 ± 2 °
Nauwkeurigheid: ±0,015° (±1')

Modelnr. Grootte Samenstelling/inhoud
UAB-8 B:30 X L:75 mm
UAB-8A B:38 X L:100 mm

Hoe een opzet te maken met een hoek:
Door V-blokken (10°15°30°) en hoekplaten (1°2°3°4°5°) te combineren, kan gemakkelijk een hoek van elke graad worden ingesteld, zoals in de bovenstaande figuur is aangegeven.
