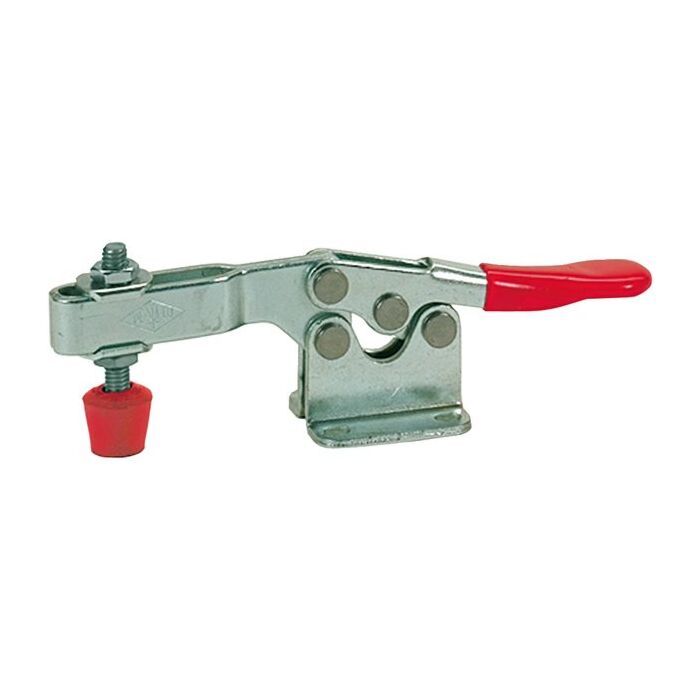

Horizontale handspanner, type 200

Bij de horizontale handspanner staat de handgreep horizontaal in de spanstelling.
Deze modellen zijn tot een houdkracht van 3200 newton.
Tevens zijn alle draaipunten uit hoogwaardig roestvaststaal gemaakt om slijtage te verminderen.

Maattabel:
Modelnr. A A1 A2 A3 A4 A5 B B1 B3 C C1 C2
205-U 11,2 24 - 4 2,4 5,5 16 23,5 4,3 8 6,5 1,5
215-U 25,4 36,4 - 4,7 0,8 11 22 35 5,2 25 12,5 2,5
225-U 25,4 38 6,7 6,3 - 12,5 23,1 35 7,6 34 12,5 3
235-U 41,2 60 - 9,4 - 17,5 41,2 57 8,7 44,5 19 4

Maattabel:
Modelnr. F H L L1 L2 L3 M
205-U 5 17 68 20 6,5 9,5 M4
215-U 7 37,5 140,5 58 20,5 31,5 M6
225-U 8 47 170 69,5 27,5 35 M8
235-U 11 65 267 105,5 41 55,5 M10
