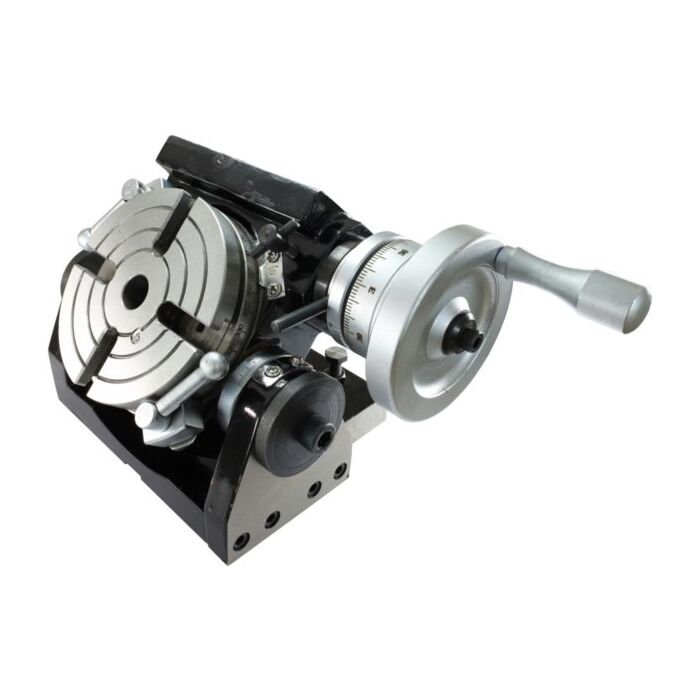

Kantelbare horizontale / verticale verdeelapparaat SOBA

De tafel van deze verdeeltafel is kantelbaar over 90 graden.
De verdeeltafel kan men zowel met gradenverdeling, als met verdeelplaat gebruiken.

De tafel kan van het wormwiel ontkoppeld worden, zodat de tafel met de hand rondgedraaid kan worden.

Verhouding hendel 1:90
Beweging tafel van 1x rond met de hendel is 4°.
Aflezing van de tafel is 1’.
Aflezing van de hendel is 10 sec.
Aantal sleuven: 4 standaard op aanvraag 3
T-sleuven voor: M8
Center gat: MK-2

Technische Specificaties:
Afmetingen Tafel (in mm)
Artikel Tafelgrootte Hoogte (H1)
6S02.2.61 110 63
6S02.2.62 150 81

Afmetingen (in mm):
Artikel (L1) (H) (CH) Center hoogte
6S02.2.61 248 116 82
6S02.2.62 291 124 105

Afmetingen basis (in mm):
Artikel basis lengte (L) Basis breedte (W) Basis hoogte Max. hoogte bij max. kanteling
6S02.2.61 172 142 72 164
6S02.2.62 214 180 80 204

Gewicht:
Artikel in kg
6S02.2.61 12
6S02.2.62 20
Lees meer
Toon alles
Artikelcode
Uitvoering
Maten
Aantal
Voorraad
Stukprijs
6S02.2.61 Toon info
€ 215,38Incl. btw € 178,00Excl. btw
6S02.2.62 Toon info
€ 266,20Incl. btw € 220,00Excl. btw

Productomschrijving

De tafel van deze verdeeltafel is kantelbaar over 90 graden.
De verdeeltafel kan men zowel met gradenverdeling, als met verdeelplaat gebruiken.

De tafel kan van het wormwiel ontkoppeld worden, zodat de tafel met de hand rondgedraaid kan worden.

Verhouding hendel 1:90
Beweging tafel van 1x rond met de hendel is 4°.
Aflezing van de tafel is 1’.
Aflezing van de hendel is 10 sec.
Aantal sleuven: 4 standaard op aanvraag 3
T-sleuven voor: M8
Center gat: MK-2

Technische Specificaties:
Afmetingen Tafel (in mm)
Artikel Tafelgrootte Hoogte (H1)
6S02.2.61 110 63
6S02.2.62 150 81

Afmetingen (in mm):
Artikel (L1) (H) (CH) Center hoogte
6S02.2.61 248 116 82
6S02.2.62 291 124 105

Afmetingen basis (in mm):
Artikel basis lengte (L) Basis breedte (W) Basis hoogte Max. hoogte bij max. kanteling
6S02.2.61 172 142 72 164
6S02.2.62 214 180 80 204

Gewicht:
Artikel in kg
6S02.2.61 12
6S02.2.62 20
