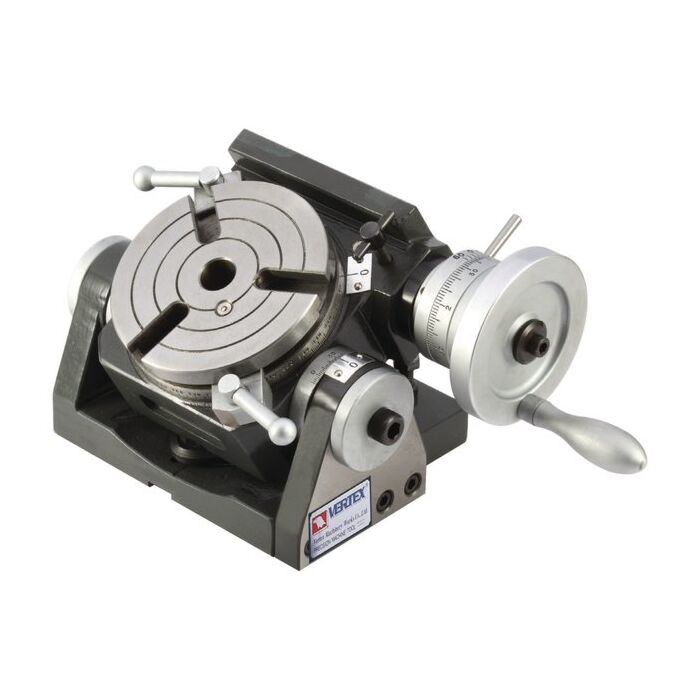

Kantelbare horizontale / verticale verdeeltafel VU

De tafel van deze verdeeltafel is
kantelbaar over 90 graden.
De indextafel kan men zowel met gradenverdeling, als met verdeelplaat gebruiken.
De tafel kan van het wormwiel ontkoppeld worden, zodat de tafel met de hand rondgedraaid kan worden. Verhouding hendel 1:90
Beweging tafel van 1x rond
met de hendel is 4 graden.
Aflezing van de tafel is 1’.
Aflezing van de hendel is 10 sec.

Afmetingen:
Type A B C D E F G
VU100 228 68 117 202 80 177 110
VU150 266 75 140 246 90 216 150
VU200 429 111 177 432 141 283 205

Afmetingen:
Type A B C D
VU300 300 185 370 208
