Multi sinustafel

MULTI-SINUSTAFEL

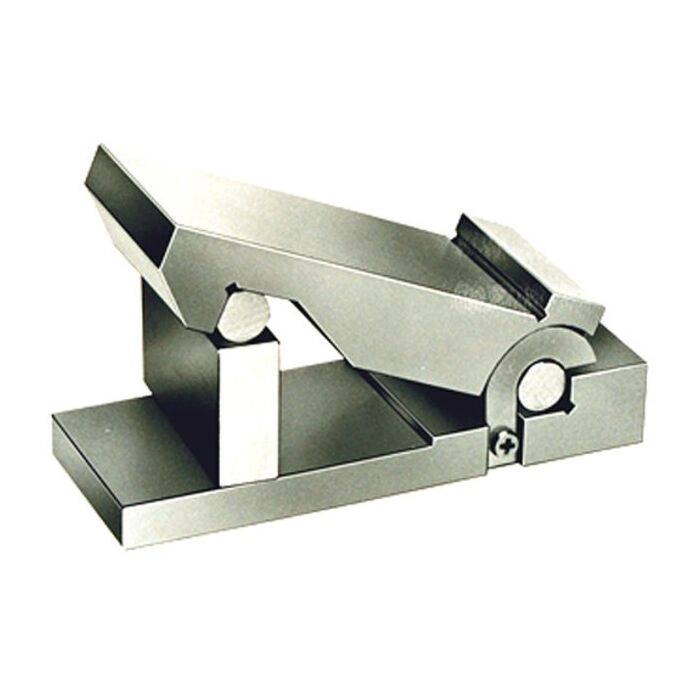

Deze Multi sinustafel kan op elke hoek worden ingesteld door de nodige eindmaten te combineren aan de hand van een omzettingstabel. Geschikt voor zowel gebruik op de werkvloer als voor algemene inspectie. Gegarandeerd hoge nauwkeurigheid op haaksheid, parallelliteit en afstand tussen de rolcenters.

Materiaal: gereedschapsstaal
Nauwkeurigheid parallellisme:
S-50 binnen 0.003mm
S-100 binnen 0.006mm

Aangezien de basisplaat van de multi-sinustafel een helling heeft van 1mm, wordt het mogelijk een hoek in te stellen voor eindmaten kleiner dan 1mm.

ModelNo. Afmetingen (in mm)
S-50 A:50 B:70 C:82.5 D:8 E:30
S-100 A:100 B:128 C:145 D:12.7 E:37
