Tandmallen met een drukhoek van 14,5°

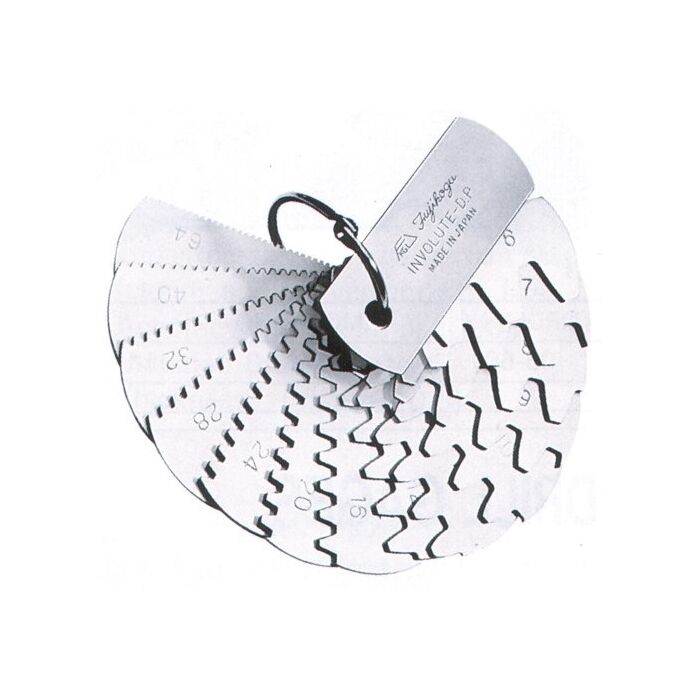

Module tandmallen van het Japanse Fuji Tool in een ring.

Er zijn twee verschillende soorten:
Evolente tandmallen en module tandmallen.
De evolente tandmallen hebben een bereik van 2-5 inch of 6-80 inch.
De module tandmallen hebben een bereik van 0,5-5mm of van 6-12mm.

Al deze tandmallen hebben een drukhoek van 14,5°. Tandmallen met een drukhoek van 20° ook verkrijgbaar.

Type Range of pitch
DP-L14 2; 2 1/2; 3; 3 1/2; 4; 4 1/2; 5 per inch
DP-S14 6,7,8,9,10,11,12,14,16,18,20,22,24,26,28,30,32,36,40,48,64,80 per inch
MP-S14 0,5; 0,75; 1,0; 1,25; 1,5; 1,75; 2; 2,25; 2,5; 2,75; 3; 3,25; 3,5; 3,75; 4,0; 4,5; 5,0mm
MP-L14 6,7,8,9,10,11,12mm

Nauwkeurigheid:
DP-L14 ± 0,1mm
DP-S14 ± 0,05mm
MP-S14 ± 0,05mm
MP-L14 ± 0,1mm
